Обжим разъёмов RJ-45

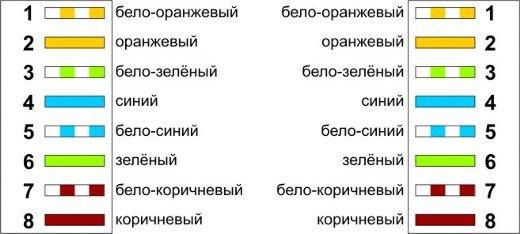

При соединении Computer-Hub/Switch (карта-хаб/свитч) EIA/TIA-568B, AT&T 258A используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый


По этой схеме обжимаются разъёмы с обоих сторон.

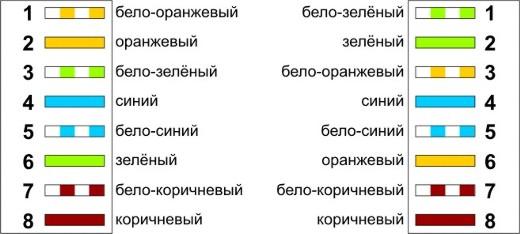

При соединении Computer-Computer (карта-карта) EIA/TIA-568A (так называемый crossover-кабель) используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

С другой стороны обжим такой:
1: Бело-зелёный
2: Зелёный
3: Бело-оранжевый
4: Синий
5: Бело-синий
6: Оранжевый
7: Бело-коричневый
8: Коричневый



При таком обжиме сеть будет работать до 100 Мбит.

Для гигабита вторую сторону надо обжимать так:
1: Бело-зелёный
2: Зелёный
3: Бело-оранжевый
4: Бело-коричневый
5: Коричневый
6: Оранжевый
7: Синий
8: Бело-синий
